保偏输出 ASE 台式光源
ASE-1038/1605-10/13/17/25-PM-B-WB 系列

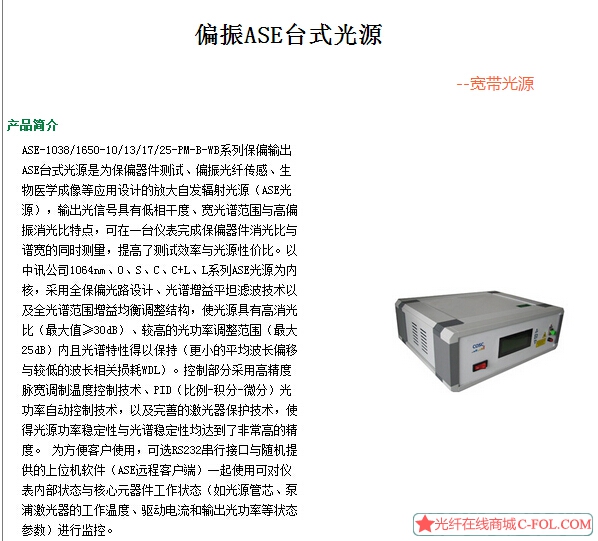

A. 产品简介
ASE-1038/1650-10/13/17/25-PM-B-WB 系列保偏输出 ASE 台式光源是为保偏器件测试、偏振光纤传感OCT等应用设计的放大自发辐射光源（ASE 光源），输出光信号具有低相干度、宽光谱范围与高偏振消光比特点，可在一台仪表完成保偏器件消光比与谱宽的同时测量，提高了测试效率与光源性价比。以中讯公司 1064nm、O、S、C、C+L、L 系列 ASE 光源为内核，采用全保偏光路设计、光谱增益平坦滤波技术以及全光谱范围增益均衡调整结构，使光源具有高消光比（最大值≥30dB）、较高的光功率调整范围（最大 25dB）内且光谱特性得以保持（更小的平均波长偏移与较低的波长相关损耗 WDL）。控制部分采用高精度脉宽调制温度控制技术、PID（比例-积分-微分）光功率自动控制技术，以及完善的激光器保护技术，使得光源功率稳定性与光谱稳定性均达到了非常高的精度。
为方便客户使用，可选 RS232 串行接口与随机提供的上位机软件（ASE 远程客户端）一起使用可对仪表内部状态与核心元器件工作状态（如光源管芯、泵浦激光器的工作温度、驱动电流和输出光功率等状态参数）进行监控。
如果有特殊需求可随时与我们联系，为您定制设计、加工个性化产品。
技术支持信箱：support@optocomm.com
B. 产品特点
高偏振消光比输出（PER ≥ 30dB）
全保偏光路设计
覆盖 1064nm、O、S、C、L、C+L 多个波段
输出光功率高
光功率可调范围大（最大 25 dB）（可选）
极低的波长相关损耗
1064nm、C、L、C+L 波段光谱平坦
优异的光功率稳定性
优异的光谱稳定性
微处理器智能控制
内部状态参量实时监控（可选）
操作简便
C. 应用领域
保偏光纤无源器件消光比与谱宽集成测试
OCT
光谱分析
保偏光纤传感系统
光纤陀螺仪
D. 技术指标
参数指标 符号 测试条件 最小值 典型值 最大值 单位
波长范围1064nm Δλ TA = 25℃ 1038 - 1080 nm
O Band 1280 - 1360
S Band 1460 1480 1500
C Band 1528 - 1563
L Band 1564 - 1605
C+L Band 1528 - 1603
输出光功率1064nm PO TA=25℃ 5.0 - - mW
O Band - - 10.0
S Band 6.0 - -
C Band 10.0 - 25.0
L Band - 5.0 -
C+L Band 8.0 - -
光谱宽度O Band BW TA=25℃ 40 - - nm
S Band 45 - -
偏振消光比 PER TA=25℃ 23 25 30 dB
光功率调节范围（可选） 10 15 25 dB
波长相关损耗 WDL TA=25℃ 0.5 1.0 1.5 dB
光谱平坦 F 1064nm/C/C+L/L波段光谱平坦
光谱纹波 O Band R +10~+45℃ - - 0.5 dB
S Band - 0.2 0.35
短期光功率稳定性 PSS 1hr - - 0.05 dB
长期光功率稳定性 PSL 8hr - - 0.1 dB
工作温度范围内光功率稳定性 +10~+45℃ 3 5 %
偏振度 DOP TA=25℃ - - 5 %
偏振消光比 PER TA=25℃ - - 0.3 dB
工作温度范围 TOP - +10 - +45 ℃
贮存温度范围 TS - -10 - +65 ℃
相对湿度 RH - 5 - 95 %
外形尺寸 LxWxH 250x300x100 mm
电源 AC 220V +/- 10% 50Hz +/-1Hz
尾纤类型 PMF (9/125um)
光接口 FC / SC型适配器 或 3mm PVC尾纤带连接器输出
显示方式 LCM液晶显示模组
工作模式 连续输出（CW）模式
光功率调节方式（可选） 数字分档调节（0.1 / 0.2 / 0.5 / 1.0 dB）
光连接器 FC/PC FC/UPC FC/APC SC/PC SC/APC或其它
面板控制按键 开关按键 / 设置按键
|
