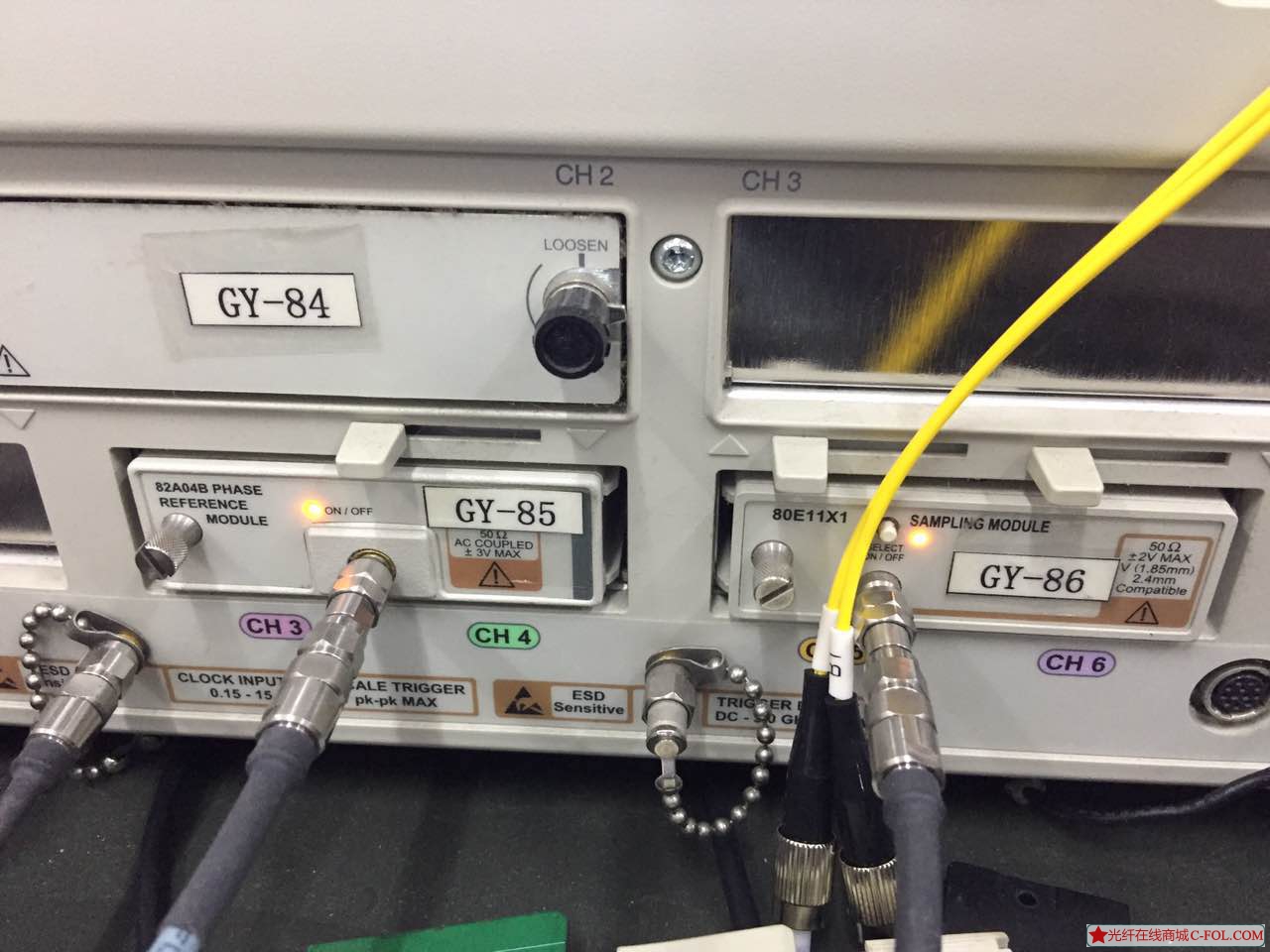

泰克 80E11X1 电接口采样模块

DSA8300 系列采样示波器配有一个或多个电接口采样模块时，可提供适合多通道、高带宽电气应用的完整测试解决方案。这个高度可配置的解决方案非常适合用于调试、检定和分析信号发送速率为 10、40 甚至 100 Gb/s 的组件、模块及系统。80E00 系列电接口采样模块具有多种功能，让用户可以针对具体应用配置测试解决方案。

主要性能指标

• 宽带高达 70 GHz，测得的上升时间为 5 ps (10-90%)
• 最低分析噪声：60 GHz 时，450 μVRMS；30 GHz 时，300 μVRMS
• 实现了真正差分全集成 TDR 的 15 ps 反射上升时间（12 ps 入射上升时间），其分辨率低于 1 mm（TDR 模块）
• 高效、准确、易用、经济的 S 参数，最高达 50 GHz
• 远程采样器 1 使得采样器可放置在 DUT 附近，并确保最佳信号保真度

1是 80E07B - 80E10B 的标配组件，是 80E03、80E04、80E11 和 80E11X1 的选配组件

主要特点

• 独立采样器偏移校正技术保证简便地反嵌夹具和探头
• 双通道（80E11X1 除外）
• 精密微波连接器（3.5 mm、2.92 mm、2.4 mm 和 1.85 mm）
• 探头支持

应用

• 适用于串行数据应用的阻抗检定和 S 参数测量
• 高级抖动、噪声和 BER 分析
• 通道和眼图仿真及基于测量的 SPICE 模型
• 80E10B、80E08B 和 80E04
  • 高性能 TDR/T 测量
  • 阻抗轮廓、电感、电容和 S 参数
  • 传输线质量、阻抗和串扰
  • 真正差分、共模和单端测量
  • 高效的故障隔离
• 80E11、80E11X1、80E09B、80E07B
  • 高频低噪声信号采集
  • 快速上升时间测量
  • 抖动分析和波形分析
• 80E03、80E03-NV
• 设备检定、传输质量、波形参数
• 弱信号测量
