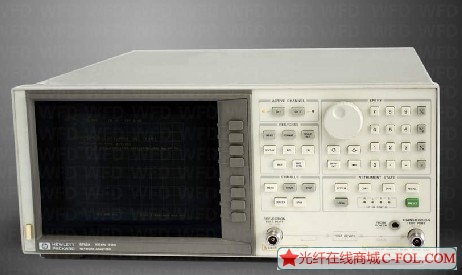

Agilent 8752A|HP-8752A 1G射频网络分析仪 300kHz-1.3GHz产品品牌：安捷伦Agilent 惠普HP产品名称: 射频矢量网络分析仪 HP8752A产品型号: 8752A◆频率范围：300kHz至3GHz ◆集成化1Hz分辨率的合成信号源◆50Ω或75Ω系统阻抗◆直接对外部磁盘驱动器储存/调用◆对重复测试步骤可采用测试时序功能◆达110dB的动态范围◆可测量群延迟和与线性相位的偏离◆第一流的未经修正的性能HP8752A射频网络分析仪新型HP8752A射频网络分析仪是一种结构紧凑的全集成化射频网络分析仪，能进行简单而全面的矢量网络测量。利用HP8752A射频网络分析仪能精确、经济地表征元件和网络在300kHz至3GHz频率范围内的性能。将扫频合成源、测试装置和接收机组合在一起，便构成便于调节和使用的网络分析仪。它们特别适用于维修、进货检验、生产和最终试验测量。集成合成源输出到测量端口的功率电平为+5~-20dBm，扫描有线性，对数、列表、功率和连续波几种型式。新的内置步进衰减器（选件004）提供+10~-85dBm的改进功率范围，适于对诸如放大器这类功率灵敏装置进行测试。灵敏的调谐式接收机具有达110dB的动态范围。仪器提供了2个独立的显示通道，可以在高分辨率的彩色显示器上同时测量被测件的反射和传输特征。测量数据可以用对数幅度、线性幅度、驻波比、相位、群延迟、极座标、实时或Smith圆图格式显示。软键测量功能便于使用，可以迅速测量所需的被测件特性。设计时考虑了制造的需要HP8752A的高效率特征能提高生产效率。测试时序只需按一次键便迅速一致地执行复杂的重复性测试。在时序工作方式下，只需在面板上进行一次测量，仪器便能自动储存所按的键，而无需使用外部计算机。HP8752A具有优良的未经校正的性能，能简便、精确地测量被测件，而无需测量校准。新的效率提高是有更快的CPU时钟速率、DOS磁盘输出格式和512kB扩展非易失存储器。其它的有益特征包括：绘图/打印缓冲器、极限测试、任意频率测试以及标记跟踪功能。每个通道可提供达4个屏幕标记，供硬拷贝输出或谐调到指定的频率上。时域分析 带选件010的HP8752A能显示网络的时域响应，这是将频域响应进行傅氏变换计算来获得的。HP8752A提供了两种时域工作方式。低通方式提供传统的时域反射计（TDR）测量功能，并给出从数学上模拟的阶跃响应或脉冲响应。只具有脉冲激励的带通方式给出选频装置，如表面声波（SAW）滤波器和天线的时域响应。技术指标摘要信号源频率特征范围：300kHz~1.3GHz（标准）；300kHz~3GHz（选件003）；分辨率：1Hz精度：±10ppm（在25℃±5℃时）输出特性功率范围：-20~+5dBm（标准）；-85~+10dBm（选件004）；-85~+8dBm（选件004或075）分辨率：0.05dB电平精度±1dB电平线性：相对于-5dBm输出电平：（-20~-15dBm）± 0.5dB；（-15 ~0dBm）± 0.2dB；（0~+5dBm）± 0.5dB接收机频率范围：300kHz~1.3GHz（标准）；300kHz~3GHz（选件003）；噪声电平：（典型值）反射：-75dBm（3kHz IFBW），-85dBm(10Hz IFBW)传输：-90dBm（3kHz IFBW）；-110dBm（10HzIFBW）损坏电平：20dBm或25Vdc串扰：100dB，300kHz ~ 1.3GHz；100dB（97dB选件075），1.3GHz ~ 3GHz群延迟特性范围：1（2×最小孔径）孔径：频率间隔/（点数-1），可达频率间隔的20%精度（单位为秒）：相位精度/（360×孔径（Hz））射频连接器测试端口：50Ω N型（阴）；75Ω N型（选件075）结构特性尺寸：425mm（宽）×178mm（高）×508mm（长）重量：净重25公斤
