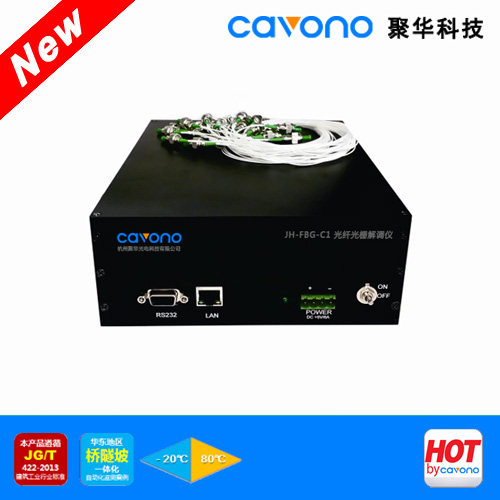

JH-FBG-C1 光纤光栅解调仪(中高速、小型化)

概 述

JH-FBG-C1光纤光栅解调仪是聚华光电新一代光纤光栅解调技术产品,应用于各种光纤光栅传感器结构在线监测的信号解调和数据在线采集。
JH-FBG-C1基于扫描激光器的光纤光栅解调仪采用动态扫描窄带半导体激光器作为光源,可在40nm的范围内进行高分辨率的光纤光栅解调,专为静态FBG测量设计,可用于温度、应力、应变、位移、液位等的实时在线监测。
JH-FBG-C1光纤光栅解调仪采用低功耗嵌入式处理器设计,性能稳定可靠,兼顾了工业测量领域长期在线监测和野外工程现场恶劣温湿度环境的需求。该解调仪具有很高的可靠性和温度稳定性。
JH-FBG-C1光纤光栅解调仪内置在线校准波长参考模块,出厂后无需校准,在工作温度范围内可保证±1pm的长期测量精度。JH-FBG-C1光纤光栅解调仪具有1/4/8/16/24/32等规格的光纤传感通道数量,同步采样速率可在1~100Hz、3~2000Hz范围内设定。
JH-FBG-C1光纤光栅解调仪适用于温度、应变、压力、位移、加速度等各种类型光纤光栅传感器的高速、同步、高精度数据采集,与国内外不同厂商的光纤光栅传感器具有良好的兼容性。

应用领域

• 桥梁、大坝、隧道、建筑、边坡等土术工程结构安全监测
• 桩基础、锚索、管片等岩土加固措施质量检测;
• 油罐、隧道等火灾自动报警;
• 电力开关柜、电缆等输变电设备、高压油罐在线温度监测;

产品特点

• 外型小巧,使用灵活,便于携带、运输;
• 全通道同步扫描,实时性好,1~ 32通道容量平滑扩展;
• 重复性好,解调精度高,0.1pm分辨率,>50dB的动态探测范围;
• 3~2000Hz同步采集;
• 优秀的热稳定性及长期稳定性;
• 内置绝对波长参考,不需要外部波长校准;
• 支持CAVONO所有光纤光栅类型传感器,兼容国内和国外厂商的同类光纤光栅传感器;
• 内置绝对波长参考,不需要外部波长校准。


技术参数

项目参数值
波长范围40 nm (1528 ~ 1568 nm)
扫描频率1~100Hz;3~2000Hz(全通道同步扫描)
最大光通道数32通道:(100Hz以内)
8通道:(1000Hz以上)
单通道最大传感器数30
波长分辨率  0.1pms
波长重复性  ≤ 0.7 pm
波长测量精度± 0.5 pm
动态范围> 25 dB
增益控制每通道自动增益
通讯接口RS232;RJ45网口
光纤接口FC/APC
供电5V DC/ 4A
功耗< 10 W
工作温度-5 ~ 60 ℃
软件适用于Windows XP及以上的操作系统,支持光谱显示、波长测量、物理量计算等多种工作模式,支持数据、曲线等显示方式和可设定时间间隔的数据存储功能。具备设备在线自诊断功能。
二次开发接口提供标准API接口方便二次开发和应用集成,可按用户要求的通讯规约提供相应的接口通信软件
外形尺寸4通道:130*115*30(mm)
16通道:202*163*70(mm)
32通道:235*181*72(mm)
重量4通道:0.8kg
16通道:1.8kg
32通道:2.2kg
