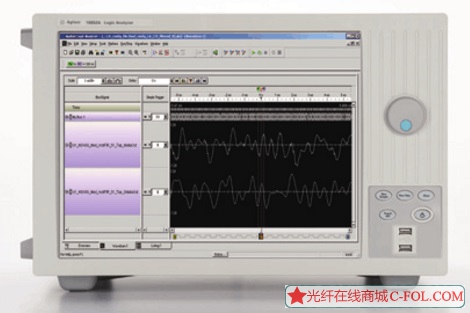

安捷伦 16850系列便携式逻辑分析仪

发布时间:2016-11-10 信息有效期:30天 浏览:429举报
安捷伦 16850系列便携式逻辑分析仪
  • 信息分类:生产测试 - 其它生产测试
  • 所在区域:广东省 - 深圳市
  • 有效日期:30天
  • 信息类型:采购信息
信息详情

16850系列逻辑分析仪在所有输入通道上都提供了2.5 GHz带宽、400 ps周期定时捕获能力,以及高达128 MSa的存储器深度,定时捕获速度比市场上任何其他便携式逻辑分析仪快50%,同时存储深度是它们的两倍。

  Agilent 16850系列提供了700 Mbps的标准状态数据速率,以及可升级到1400 Mbps的升级选件。用户可以根据需要选择存储深度,从标准的2 MSa直至128 MSa。状态速度和存储深度选件也可在最初购买产品之后进行升级。

  Agilent 16850系列还提供了1.4 GHz触发序列器,可跟踪高速电路和定义非常具体的条件,根据这些条件进行触发以捕获错误并快速追踪故障根源。

  Agilent 16850系列逻辑分析仪提供了适用于各种总线和信号类型的测量解决方案。逻辑分析仪程序内置的FPGA动态探头应用程序可通过深存储器状态捕获功能,自动捕获Xilinx 和Altera FPGA内部的信号。

  安捷伦针对这些分析仪设计了新的低成本探测器件,包括飞线和Mictor探头。飞线探头使用单端数据和差分时钟输入,并配备各种附件以便与目标板连接。目前现有的在安捷伦模块化逻辑分析仪上使用的90针连接器探头同样兼容这款分析仪,使该系列便携式逻辑分析仪也能用于差分探测、DDR BGA探测以及DDR插槽内插夹具探测。

  许多嵌入式系统设计人员在设计中使用了DDR2和DDR3存储器。16850系列逻辑分析仪可提供更低成本的解决方案,帮助他们用状态模式捕获跟踪存储器地址和控制总线,对存储器总线进行解码,以及使用一致性测试和性能分析工具。16850系列可对配有DDR2 1333和DDR3 1333存储器的系统进行地址和控制总线状态跟踪。



寻找更多货源请登录:www.wl95.com或拨打电话0755-86016691。



关键字16850
