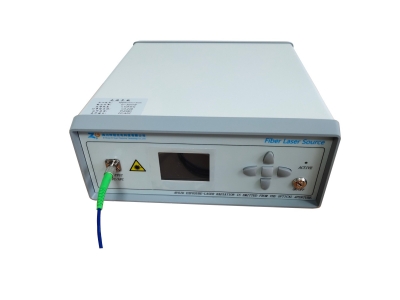

高功率掺铒光纤放大器 (EYDFA-HP)基于双包层掺铒光纤放大技术，采用独特的光学封装工艺，并配以可靠的硬件光路防护 设计，实现 C 波段或 L 波段的大功率激光输出。具有高增益和低噪声的优点，可广泛用于 CATV、光纤通信、激光雷达等。
特性
ü 台式与模块式可选
ü 最大输出功率 40dBm (10W)
ü 工作波长范围宽、噪声低
ü 高可靠性和良好的温度适应性
应用
ü CATV 和光纤通信
ü 光纤传感
ü 激光雷达
技术参数
参数指标 | 单位 | 最小值 | 典型值 | 最大值 | 备注 |
波长范围 | nm | 1530 | 1550 | 1570 | C-band |
输入功率 | dBm | -6 |
| 3 |
|
输出功率 | dBm |
| 37 | 40 | 可定制 |
噪声指数 | dB |
|
| 6.0 |
|
偏振相关增益 | dB |
|
| 0.5 |
|
输入/输出端隔离度 | dB | 40 |
|
|
|
工作温度范围 | °C | -20 |
| +65 |
|
工作湿度范围 | % |
|
| 70 |
|
尾纤接头类型 | - | FC/APC |
| ||
尾纤类型 | - | SMF-28e 单模光纤 |
| ||
供电方式 | - | DC 24V 或 AC 220V |
| ||
尺寸 | mm | 台式 260×285×115 | 模块 150(W)×125(D)×30(H) | ||
通信协议 | - | RS232 | 可选配功率监控和上位机软件 | ||
工作模式 |
| ACC 自动电流控制/APC 自动功率控制 |
| ||
订购信息
EYDFA-HP-BA | 输出功率(dBm) | 尾纤套管直径 | 尾纤长度 | 连接头形式 | 封装形式 |
| 27 | 9-0.9mm | 0=法兰 | 0=None | B=台式 |
30 | 2-2mm | 1 =1m | 1=FC/APC | M=模块式 | |
33 | 2 =2m | 2=FC/UPC | |||
40 | 3=SC/APC | ||||
4=SC/PC |
|
