A. 产品简介

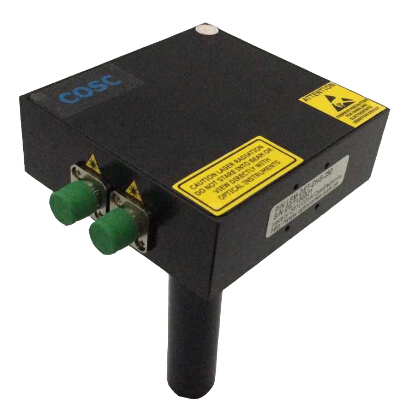

LSM-DET-DHS-W2-X 系列平衡光电探测器包含两个相互匹配并可以最大程度提高共模抑制比的光电二极管和一个超低噪声的互阻放大器，可以有效地减小激光器噪声和共模噪声。各种不同差分增益的平衡放大光电探测器都有三个SMA-K监测端口，监测互阻放大器上的RF端和双路单独光电二极管（MR+/MR-）的响应。该类探测器主要用于光谱检测、气体检测、光学延迟测量、光学相干层析成像和光纤传感测量等领域。
产品特点
光谱范围：800 – 1700 nm
最高带宽可达250 MHz
低噪声
高增益
低直流偏置
高灵敏度探测
差分放大输出
单路监测输出
多种差分增益可选
（10^2/10^3/10^4/10^5/10^6/10^7 V/A）
支持标准光学平台安装
状态指示灯显示
提供定制设计与加工
C. 应用领域
光谱检测
气体检测
光学延迟测量
光学相干层析成像
光纤传感
D.性能参数
|
性能参数 |
LSM-DET-DHS-W2-X |
|||||
|
探测器类型 |
InGaAs |
|||||
|
波长响应范围 |
800 – 1700 nm |
|||||
|
响应度 |
|
|||||
|
光敏面直径 |
300 um |
|||||
|
共模抑制比 |
>20 dB |
|||||
|
耦合方式 |
FC法兰盘 |
|||||
|
噪声等效功率 |
6pw/√Hz |
5pw/√Hz |
4pw/√Hz |
2.0pw/√Hz |
1.5pw/√Hz |
1pw/√Hz |
|
RF带宽（-3dB） |
|
|
|
|
|
|
|
转换增益（V/A） |
1.5*10^2 |
1.0*10^3 |
1.2*10^4 |
1.2*10^5 |
1.2*10^6 |
1.25*10^7 |
|
饱和光功率（dBm） |
3 |
4 |
-6 |
-16 |
-26 |
-36 |
|
无光偏置噪声（mV） |
±1.5 |
±2 |
±4 |
±7 |
±9 |
±12.5 |
|
线性范围（dB） |
22 |
28 |
25 |
23 |
22 |
21 |
|
MR端带宽 |
直流响应 |
|||||
|
转换增益（V/A） |
2*10^2 |
|||||
|
饱和功率(dBm) |
-17 |
|||||
|
无光偏置噪声（mV） |
±1 |
|||||
|
线性范围（dB） |
20 |
|||||
|
